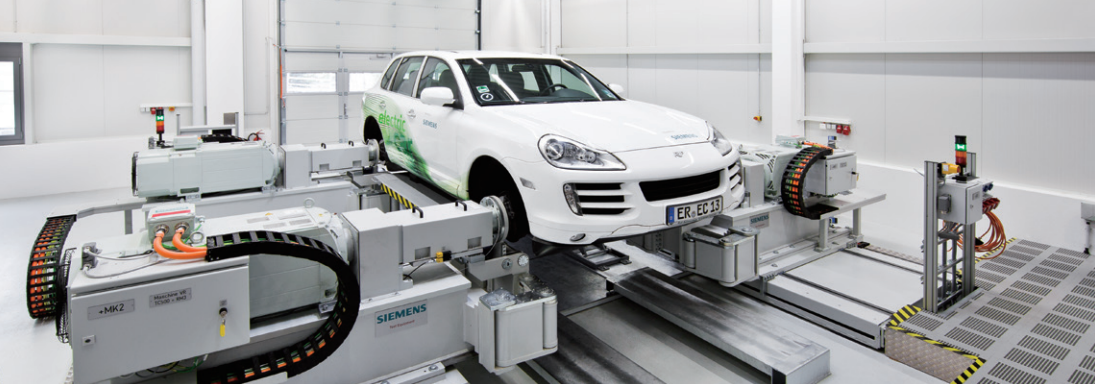

本平台是一个面向新能源整车控制器（VCU）策略开发与测试的功率级硬件在环（Power‑level HiL）系统，作为完整三电（电池、电机、电控）测试系统的关键组成部分。与常规信号级HiL不同，本系统中电池管理系统（BMS）以软件化虚拟ECU（软ECU）形式集成于仿真环境，电机控制器（MCU）及驱动电机均保留为实物部件，并连接到真实的测功机台架。只有VCU需要单独构建一个专用的HiL机柜，实现与搭载MCU及动力电机的测功机系统台架进行联合调试。

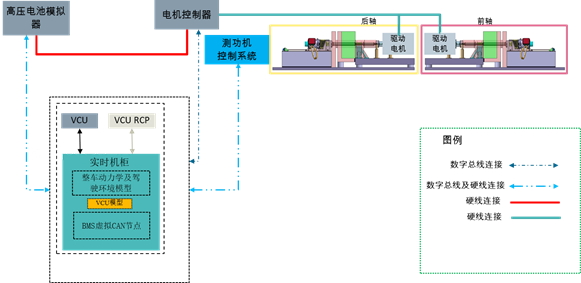

这种架构形成了“虚实结合、功率闭环”的测试环境：VCU HiL机柜负责模拟除MCU和电机以外的整车环境（如驾驶意图、车辆动力学、电池模型等），而真实的MCU与电机在测功机台架上按照VCU指令运行，测功机加载模拟道路阻力。两者协同工作，能够在近似实车的功率流条件下验证VCU的控制策略，包括扭矩协调、模式切换、再生制动、故障诊断等功能。
为了实现低延迟、高确定性的数据交互，系统设计了两种通信方式：
-
CAN总线通信：用于VCU与MCU之间的控制器信息交互。VCU通过CAN总线向MCU发送目标扭矩/转速指令，并接收MCU反馈的实际电机状态（转速、温度、故障码等）。该通道承载所有周期性控制报文和诊断信息，遵循新能源整车网络协议。
-
硬线信号交互：用于HiL机柜与测功机台架之间的实时控制信号和参数传递。由于功率级测试对实时性要求极高，硬线连接（数字I/O、模拟量、脉冲调制等）可直接传输驾驶员踏板信号、紧急停机信号、电机实际转速脉冲、扭矩传感器输出等，避免总线协议栈带来的不确定延迟，确保闭环控制的稳定性与安全性。
VCU HiL机柜基于NI实时仿真平台（如PXIe），运行Simulink构建的车辆纵向动力学模型、电池等效模型以及BMS软模型。同时，机柜配置了信号调理与故障注入模块，可模拟传感器故障、电源波动、总线丢帧等异常场景，对VCU进行严苛的边界测试。通过测功机台架上的真实电机负载，本平台能够有效验证VCU在接近实车功率等级下的响应时间、电磁兼容和热管理策略，大幅降低实车路试的风险与成本。
该功率级HiL系统尤其适用于VCU的极限工况测试（如大扭矩起步、急加速、能量回收过载）、控制器硬件在环回归测试以及整车标定预验证，为三电系统集成提供可靠保障。
