BMS HiL测试台架专为完整测试电池管理系统控制器（BMS）的各项功能而设计。电池管理系统是新能源汽车和储能系统中的核心部件，其性能直接影响电池包的安全性、寿命及整车可靠性。通常，BMS具备六大核心功能：采样（电压、电流、温度）、报警（过压、欠压、过温、过流等）、估算（SOC、SOH、SOP等）、通信（CAN、LIN、菊花链等）、控制（继电器粘连检测与控制、充电控制、预充管理等）以及均衡（被动或主动均衡）。

对于采用分层架构的BMS，上述功能的测试可根据实际系统配置分别在三个层面上进行：

• 电池管理系统从控单元（如CMC、CMU、LECU）：侧重于单体电压/温度采样、均衡控制、故障上报及菊花链通信测试；

• 电池管理系统主控单元（如BMU、BMC、CECU）：侧重于总压/电流采样、SOC/SOH估算、继电器控制逻辑、充电握手、系统报警及与整车控制器的通信；

• 电池系统层面：验证整包级别的热扩散保护、高压安全、绝缘监测及BMS与电池模组、继电器、熔断器等执行部件的联动响应。

       该HIL台架基于NI平台的实时系统模拟器构建，能够高精度仿真电池单体、电池模组及高压系统的电气特性。台架配备单相或三相五线制供电电源及保护系统，确保测试环境安全稳定。此外，通过定制化信号调理模块，可实现传感器信号（如热敏电阻、分流器、霍尔传感器）的精确模拟与采集，并支持故障注入（如断线、短路、信号偏移）。

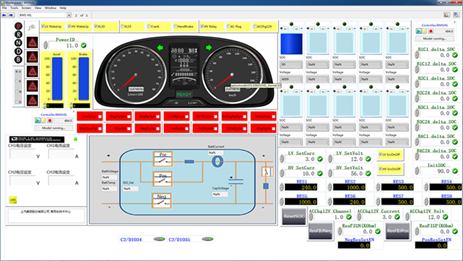

       在软件层面，台架运行基于Veristand的定制化测试管理软件，用于模型配置、实时监控及测试序列编排；同时集成基于Teststand的自动化测试软件，实现测试用例的批量执行、参数迭代与报告自动生成。通过该HIL平台，用户可以在实验室环境中模拟真实整车或储能系统的各种工况（包括低温、高温、充电、大电流放电、继电器黏连故障等），对BMS的功能完整性、估算精度、响应时间及鲁棒性进行全面自动化验证，从而大幅缩短开发周期，降低实车测试风险，提升产品质量。
